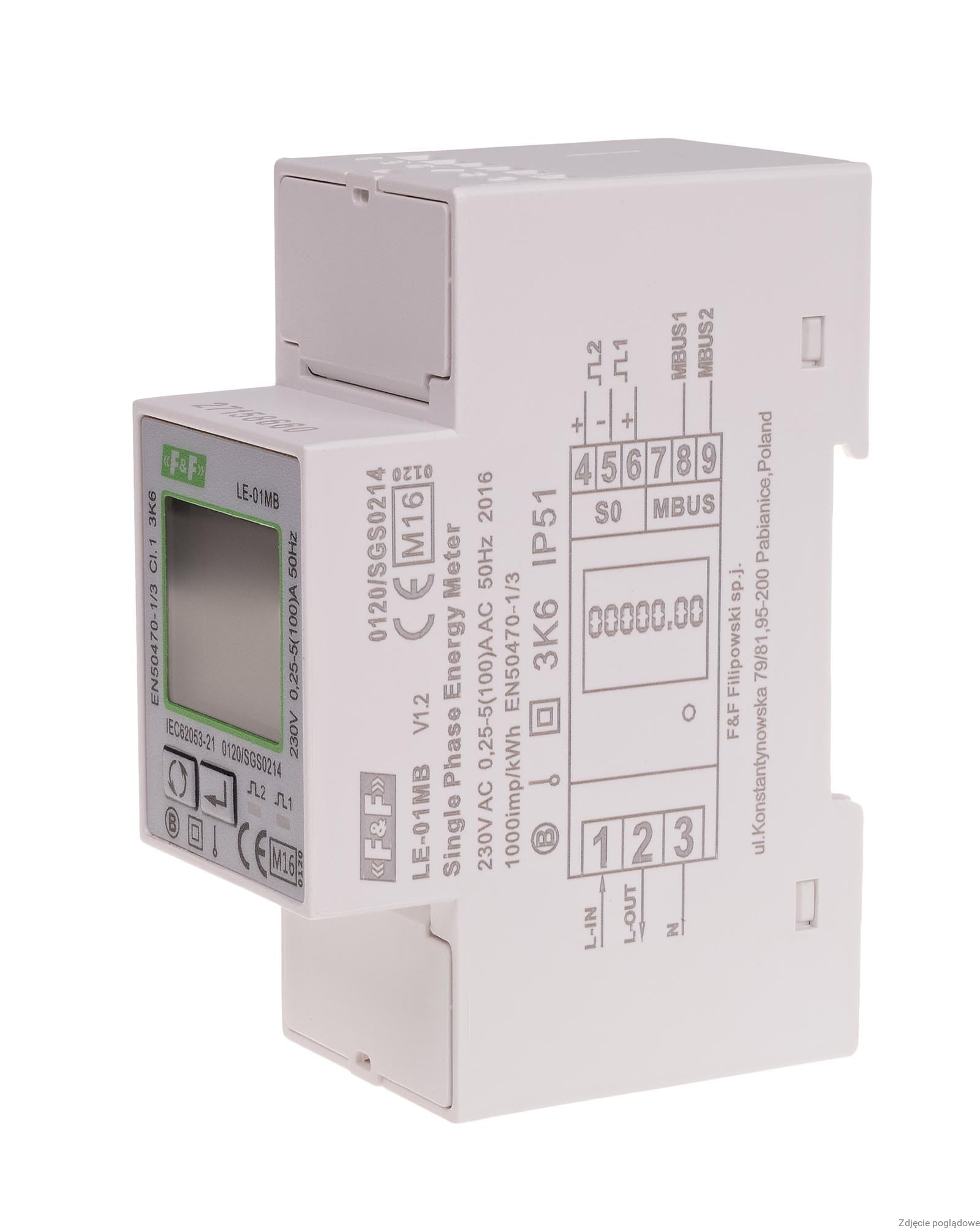

F&F LE-01MB Jednofazowy licznik zużycia energii cz

Symbol: LE-01MBEAN: 5908312599791Nazwa: Jednofazowy licznik zużycia energii czynnej i biernej, M-BUS, 100(5)A; MIDWłaściwości:Typ jednofazowyPorty M-BusProtokół komunikacyjny M-BusNapięcie odniesienia 3×400 V+NPrąd bazowy 5 APrąd maksymalny 100 AMinimalny prąd mierzony 0,02 ADokładność pomiaru zgodnie z IEC61036 klasa 1Pobór własny licznika 10 VA; 2 WZakres wskazań liczydła 0÷99999,99 kWhStała licznika 1, 10, 100, 1000 imp/kWhSygnalizacja sczytywania 2 x LEDStała licznika kvarh 1, 10, 100, 1000 imp/kvarWyjście impulsowe kWh/kvarh otwarty kolektorNapięcie podłączenia kWh/kvarh maks. 30 V DCPrąd podłączenia kWh/kvarh maks. 27 mACzas impulsu kWh/kvarh 60, 100, 200 msNapięcie mierzone 176÷276V ACPrzeciążalność 30×lmax/10 msIzolacja 4 kV/1 min.; 6 kV/1 μsPrzyłącze zaciski śrubowe 1,5 mm²Temperatura pracy -20÷55°CWymiary 2 moduły (35 mm)Montaż na szynie 35 mmStopień ochrony IP51Jednofazowy, dwukierunkowy, czterokwadrantowy pomiar energii elektrycznej i parametrów sieci, zgodny z dyrektywą MID, interfejs komumikacyjny M-Bus.PrzeznaczenieLE-01MB jest statycznym (elektronicznym) wzorcowanym licznikiem energii elektrycznej prądu przemiennego jednofazowego w układzie bezpośrednim. Służy do wskazań i rejestracji pobranej energii elektrycznej oraz parametrów sieci zasilającej z możliwością zdalnego odczytu wskazań poprzez przewodową sieć standardu M-Bus. Konfiguracja licznika odbywa się poprzez menu konfiguracyjne dostępnego z panelu czołowego oraz przez port komunikacyjny zgodnie z funkcjami programowymi M-Bus.
