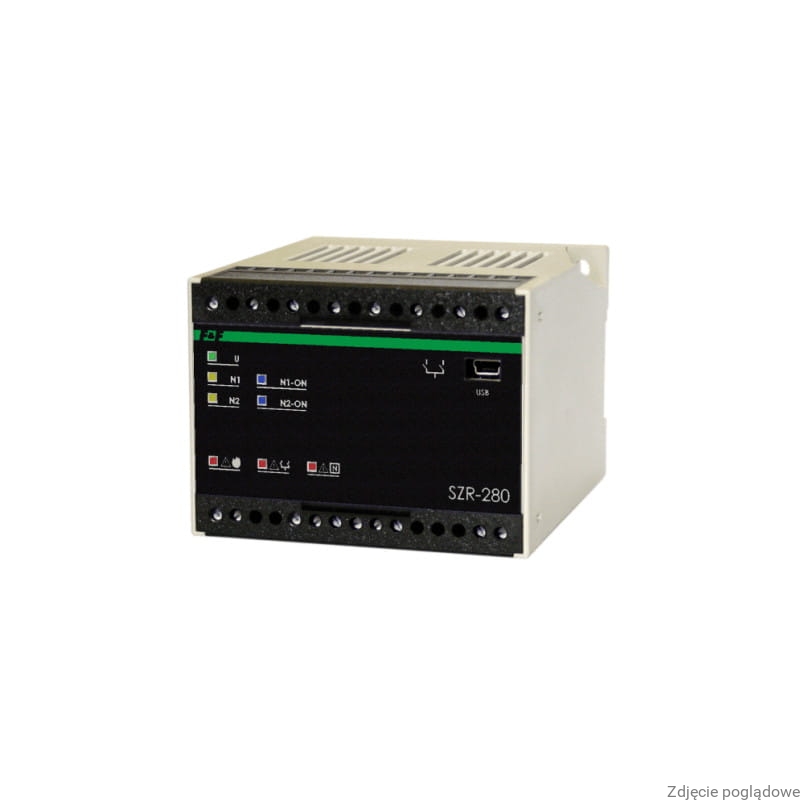

F&F SZR-280 Sterownik samoczynnego załączania reze

Symbol: SZR-280EAN: 5908312594734Nazwa: Sterownik samoczynnego załączania rezerwy N1+N2 SZR-280Właściwości:Zasilanie sterownika - napięcie zasilania 85÷264 V ACKontrolowane linie 3 x 400 V + N (czteroprzewodowa)Liczba kontrolowanych linii 2Mierzone napięcia wejściowe - napięcie znamionowe 230 VMierzone napięcia wejściowe - zakres pomiarowy 80÷300 VMierzone napięcia wejściowe - częstotliwość 45÷50 HzMierzone napięcia wejściowe - dokładność 1% pełnej skali + 1 cyfraWyjścia przekaźnikowe typ styki 5 x [1xNO]Wyjścia przekaźnikowe obciążalność 8 APrzyłącze zaciski śrubowe 2,5 mm²Moment dokręcający 0,4 NmPobór mocy 4 WTemperatura pracy 10÷40ºCWymiary 100 x 75 x 110 mmMontaż na szynie 35 mmStopień ochrony IP202 linie kontrolowane.Sterownik samoczynnego załączania rezerwy przeznaczony jest do kontroli parametrów i poprawności pracy linii zasilających oraz automatycznego przełączania źródeł zasilania obiektu w przypadku spadku parametrów aktualnie załączonej linii zasilającej lub całkowitego zaniku napięcia w tej linii.Funkcje sterownika:Jednoczesna kontrola dwóch linii zasilającychPomiar wartości TrueRMSGalwaniczna separacja wejść pomiarowych linii zasilającychSterowanie stycznikamiObsługa awaryjnego generatora spalinowegoPraca w trybie automatycznym, z możliwością określenia linii priorytetowejZrzut mocy realizowany poprzez rozdzielenie linii odbiorczej na dwie części, z możliwością swobodnego definiowania przypadków wykonania zrzutuNiezależne określanie dla każdej z linii przedziału napięć dla których linia kwalifikowana jest jako dobra oraz określanie histerezy napięć przy kwalifikacji liniiDefinicja czasu kwalifikacji linii jako dobrej, oraz czasu kwalifikacji linii jako złej.Przyspieszona kwalifikacja linii jako złej w przypadku całkowitego zaniku napięcia na liniiDefinicja czasu załączania i wyłączania sterowanych stycznikówMożliwość podłączenia zewnętrznego obwodu bezpieczeństwa blokującego pracę sterownikaKonfiguracja sterownika poprzez komputer PC za pomocą dedykowanej aplikacjiRejestracja zdarzeń z możliwością eksportu pliku rejestracji do komputera PC
