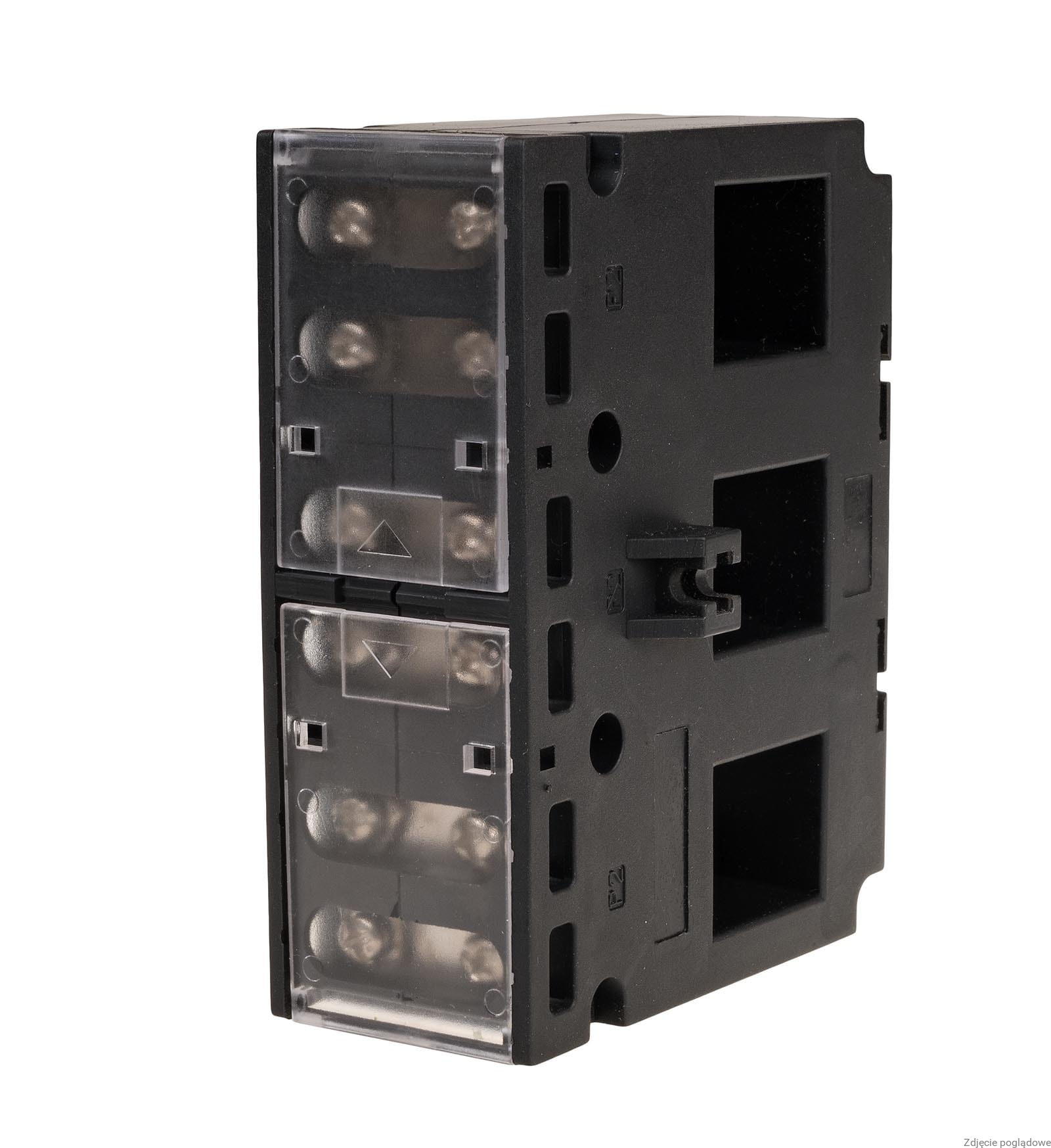

F&F TP-100-5 Przekładnik prądowy - trójfazowy, nap

Symbol: TP-100-5EAN: 5902431671895Nazwa: Przekładnik prądowy - trójfazowy, nap. znamionowe 720V AC, 100/5AWłaściwości:Typ trójfazowyBudowa z zamkniętym rdzeniemPrzekładnia lp/ls 100/5Klasa 1Moc [VA] 1,5 VACzęstotliwość 50÷60 HzMaksymalne napięcie pracy 720 V ACNr normy IEC 60044-1Prąd wtórny nominalny Is 5 ANapięcie przebicia izolacji 3 kV/1 min.Wymiary otworu P1/P2 15 mm x 21 mmWaga 0,452 kgWspółczynnik bezpieczeństwa FS ˂ 5Przyłącze S1/S2 zaciski śrubowe 4 mm²Wymiary WxHxD [mm] 76,5 mm x 74 mm x 80 mmPrąd zwarciowy termiczny (lth) 60 x InDynamiczny prąd zwarciowy (Idyn) 2,55 x lthMoment dokręcający 0,5 NmTemperatura pracy -5÷40°CPozycja montażu pionowa/poziomaMontaż szyna DIN / tablica / przewódStopień ochrony IP20Trójfazowy. Przekładnia 100/5. Moc 1,5 VA.Przekładnik prądowy 3-fazowy (3 w 1) służy do pośrednich pomiarów prądów trójfazowych. Jego konstrukcja pozwala na montaż bezpośrednio na wyjściach rozłączników mocy (ABB seria Isomax, Merlin Gerlin seria NS i analogicznych) oszczędzając czas montażu i miejsce w rozdzielnicy.
