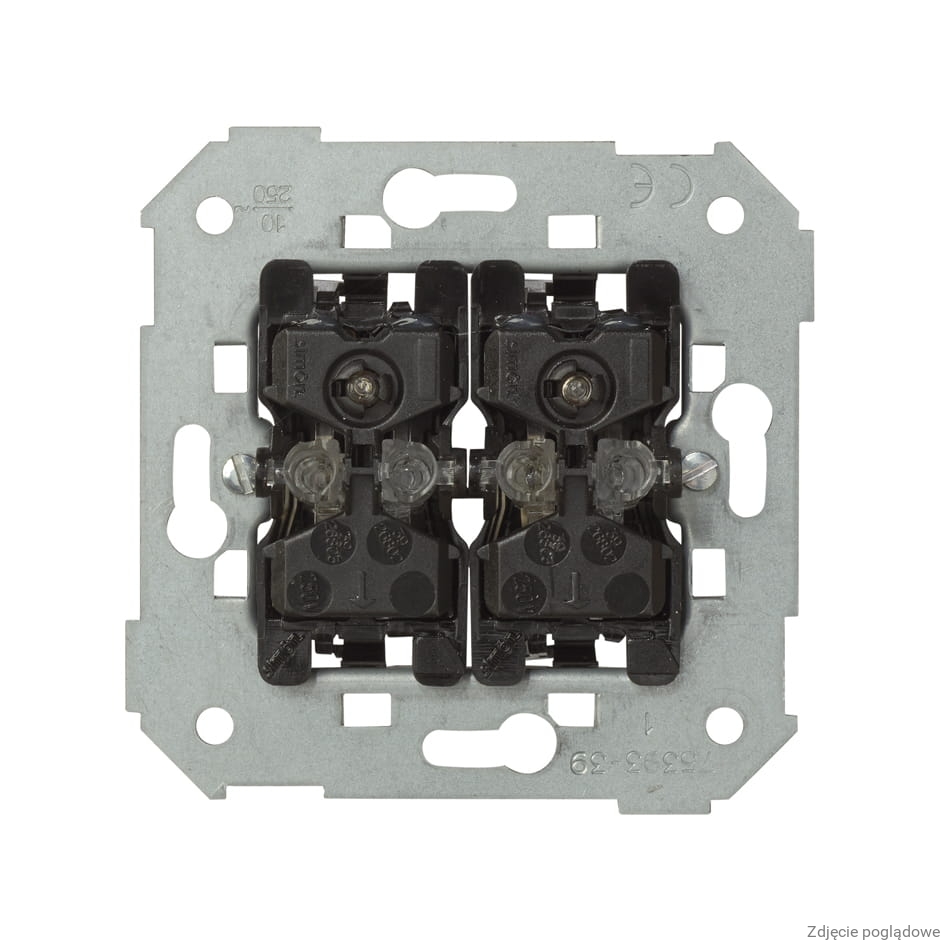

Przycisk podwójny zwierny z podświetleniem, 10AX
Opis
Przycisk podwójny zwierny z podświetleniem (mechanizm), 10A, 250V, szybkozłącza
Symbol: 75393-39
EAN: 8421053036617
| Nazwa produktu/Rodzaj | przycisk podwójny zwierny z podświetleniem |
| Podśw. | wbudowane, orientujące, lampka tląca, kolor: czerwony |
| Seria | Simon 82 |
| Mat. | metal |
| mocowanie | pazurki / wkręty |
| Stopień ochrony IP | IP20/IP44 |
| Wykończenie powierzchni | nie dotyczy |
| Szer.prod. | 75mm |
| EAN opakowanie jednostkowe | 8421053036617 |
| Piktogram | brak |
| Zabezp. powierzchni | naturalne |
| H | 75mm |
| Typ pr. | mechanizm |
| Gł. prod. | 34mm |
| Spos.mont. | montaż podtynkowy |
| Model | Przycisk podwójny |
| Uznam | 250V |
| Rodzaj podłączenia | szybkozłącza |
| Uwagi | Do uzyskania klasy bryzgoszczelności IP44 zastosować uszczelkę ramki |
| Metoda eksploatacji | klawisz kołyskowy |
| Gł. wbudowania | 23mm |
| Układ połączeń | Łącznik 2x1-biegunowy (bistabilny) |
| Ilość klawiszy | 0 |
| Prąd znam. świetl. | 10AX |
| Styki | 2 styki zwierne (NO) |
| Liczb.biegunów | 2 |
Dokumentacja producenta
- Deklaracja zgodności: UES0015.pdf
- Deklaracja zgodności: Tlumaczenie deklaracji 2016.11.28-29.pdf
- Deklaracja zgodności: Tlumaczenie UES0015.pdf
- Rysunki CAD: Simon 82 Detail schemat elektryczny
- Typ produktu: przycisk podwójny
